Analisis teknis: Dirundung masalah, McLaren tetap kembangkan aero

McLaren saat ini memang masih merasakan dampak dari performa buruk tes pramusim mereka. Tetapi skuat Woking terseut tetap mengejar keunggulan aerodinamika di F1 2017.

Analisis teknis: Dirundung masalah, McLaren tetap kembangkan aero

McLaren MCL32, bargeboards

Foto oleh: Giorgio Piola

Bargeboard McLaren kini telah direvisi dengan bilah horizontal yang terhubung dengan bagian samping sasis mobil (panah merah).

Lengkungan bilah tersebut juga terlihat berbeda dengan bentuk yang bergelombang. McLaren diyakini ingin merapikan aliran udara di bawah dan sekitar sidepod. Bagian ujung lantai juga direvisi yang kini menampilkan dua sirip (panah biru) ketimbang satu.

McLaren MCL32 rear wing sensor
Sensor di sayap belakang McLaren MCL32

Foto oleh: Giorgio Piola

Dari foto di atas, kita bisa melihat McLaren penggerak DRS yang kini terpasang beberapa sensor untuk mengecek waktu reaksi gerakan.

McLaren MCL32 rear wing

Foto oleh: Giorgio Piola

Rumitnya tampilan mobil MCL32 semakin terlihat ketika kita melihat bagian belakang mobil. McLaren menjadi satu-satunya tim yang mengadopsi desain endplate bergerigi pada sayap belakang. McLaren juga memasang dua bilah kursi monyet, yang dipasang untuk memuluskan semburan dari knalpot dan udara di sekitar diffuser.

Titik-titik berwarna merah juga terlihat yang diyakini digunakan sebagai titik referensi kamera gerak lambat.

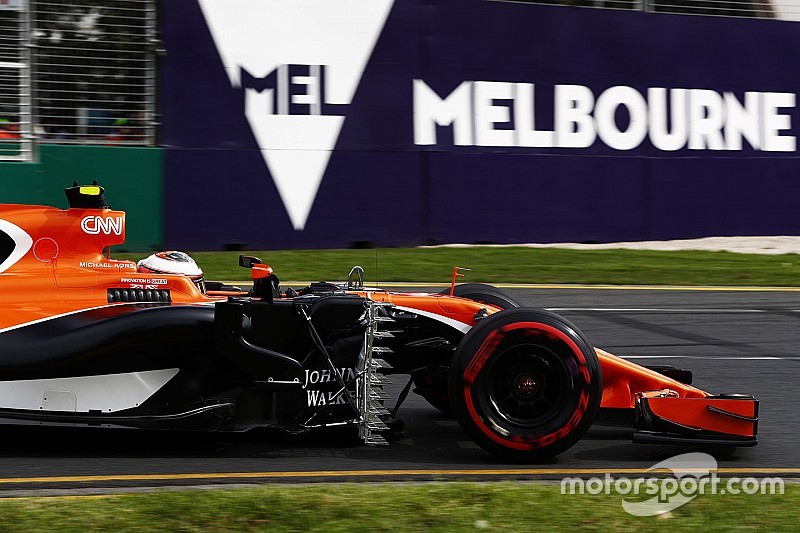

Stoffel Vandoorne, McLaren MCL32

Foto oleh: LAT Images

Pengembangan aero juga dilakukan di bagian depan mobil seperti yang terlihat dari foto di atas. Sepanjang sesi latihan, McLaren berulang kali mencoba solusi lama dan baru mereka.

McLaren MCL32, camera pods
McLaren MCL32, camera pods

Foto oleh: XPB Images

McLaren juga memasang kamera (panah merah) untuk memberikan pandangan yang lebih baik di sekitar komponen sayap depan.
